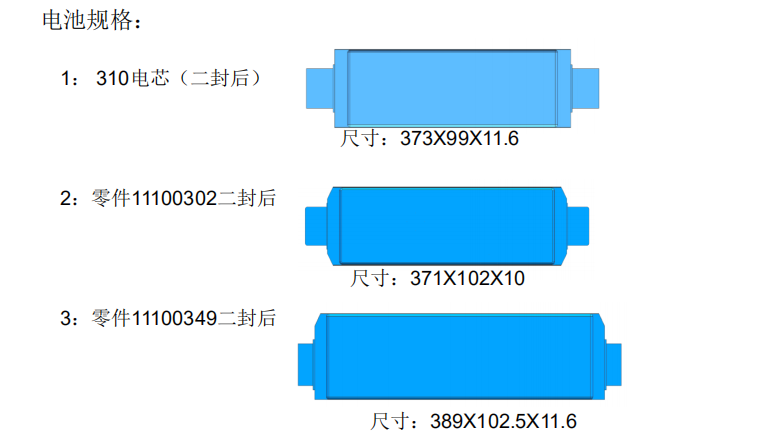

電池規格3種,大小設計公用在一個托盤內使用,
電池吸塑托盤技術要求:
1、每只吸塑盤裝8只電芯,兩堆吸塑盤放一棧板中,棧板尺寸1200*1000
2、托盤設計為層疊放置,40層為一堆,40層堆疊高度小于800mm;
3、設計手槽與卡點,分選設備下料吸塑托盤堆疊夾具卡位。長邊設計3個,短邊設計2個。
下陷深度根據托盤整體受力情況設計。
4、吸塑表面應光滑平整,無翹曲變形破損等異常
5、滿足8pcs/托,L<1000mm,W<500mm,H<40mm;
6、托盤皮料厚度根據設計滿足承重需求設計(302型號電芯600g/pcs,314型號電芯800g/pcs,
349型號電芯1000g/pcs)
8、手摳槽位置在電芯長邊的中間部位;

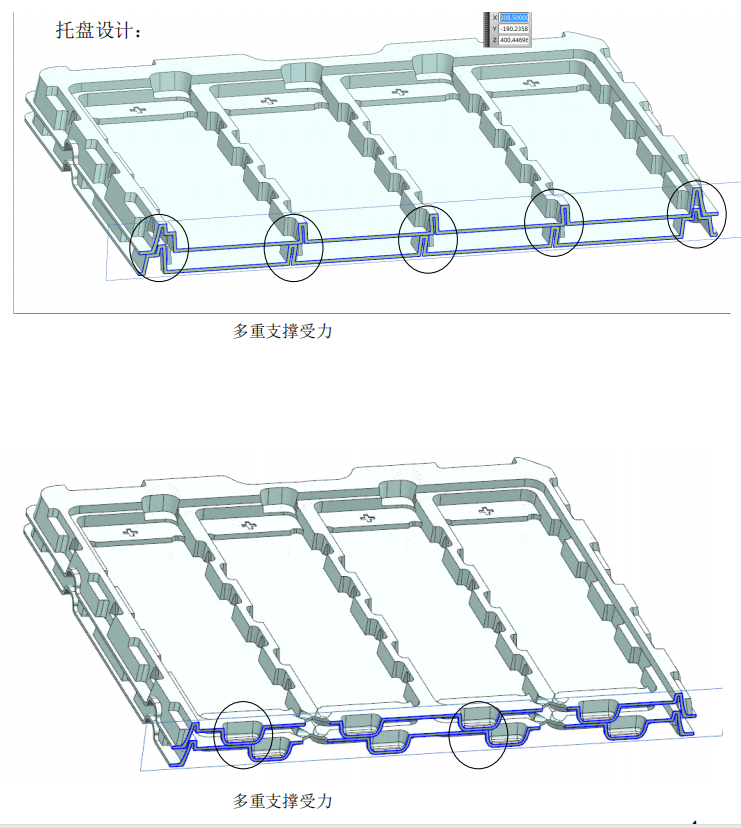

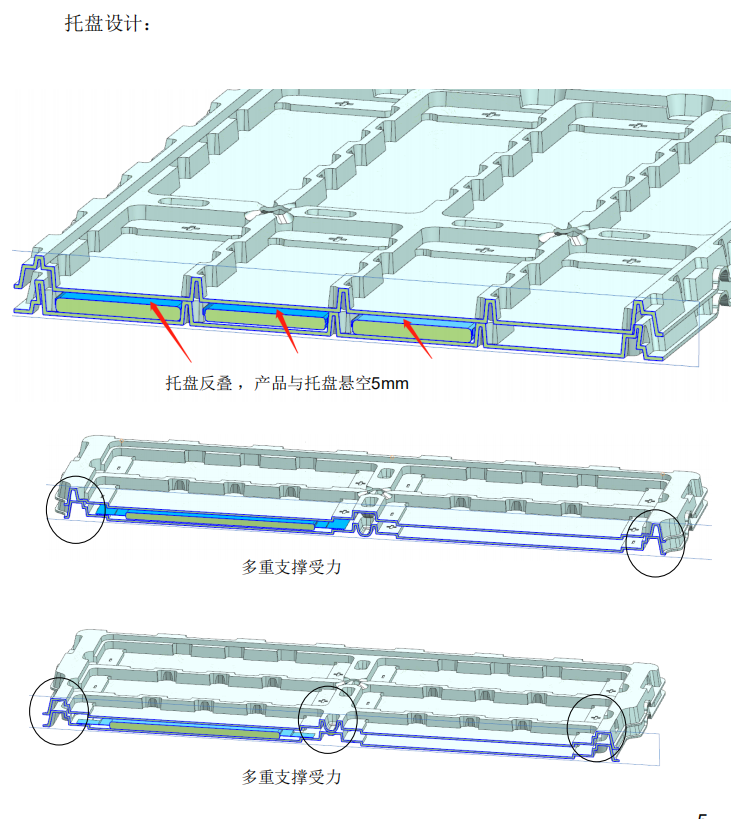

9、卡點設計為前后左右四面方向防錯,保證堆疊后托盤內電芯正負極一致,順序統一;卡
點分面均勻,疊加40層后不會因支撐不均面傾斜不牢固
10、托盤穴內為3-5度,外側為5-7度
11、托盤中間設置排煙孔,排煙孔與8個電芯槽相連,保證電芯發生消防事故時,煙感傳感
器可以及時感應到;
12、托盤設置方向識別,帶條碼粘貼位置。設計在窄邊方向,靠近方向防錯缺角。
13、耐高溫(50℃,300小時)、耐腐蝕、耐電解液性、耐干燥;防火等級V0材料;
14、熱變形(軟換):托盤使用過程中不得發生熱分解(80℃條件下);
15、耐火性: UL94防火等級V-0級;
16、托盤正常使用時變形量不超過20mm,長期使用不變型,變形量不影響托盤定位使用;
以下需要參照 :吸塑托盤技術要求
1.托盤長寬高:932X530X27.6(參考數據寬度500mm,現按一盤8個設計排 版 ,寬度達
到530mm)。 (參照要求第5條)
2.紅色方框盤子手位設計。方便人工搬貨操作。

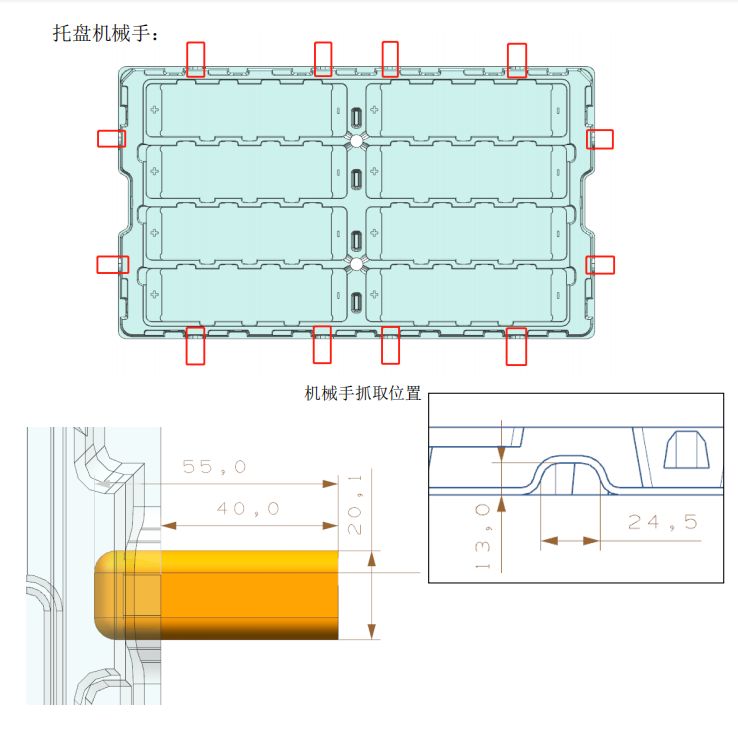

3.藍色方框內設計機械手操作:搬運操作多盤機械搬起,長方向設置了8個點,寬方向設
置了4個點。(參照要求第3條)
4.手摳槽位設計:產品寬方向有堆疊槽,由于需要隔離產品,堆疊槽可當手位操作 。(參
照要求第8條)
5.產品裝放,托盤內有正負極圖案參照,操作擺放需按圖案擺放產品;產品四周都有設計堆
疊位。(參照要求第9條)
6. 托盤內斜度設計為5°,外斜度設計為10°,托盤成型厚度達到3mm小于10°外形會干涉
堆疊。 (參照要求第10條)
7.中間設計2個排煙孔。(參照要求第11條)
8.托盤識別碼:托盤設計有2個C角,C角用于正反疊方向區分、角
受力更均勻;識別碼按右圖位置粘貼。(參照要求第12條
機械手設計:
塊狀尺寸55mmx20mmx10mm,操作時機械手插入產品內15mm,往上提起.
擺放數據參照,托盤與棧板擺放。機械手操作時不能碰倒側邊托盤產品。

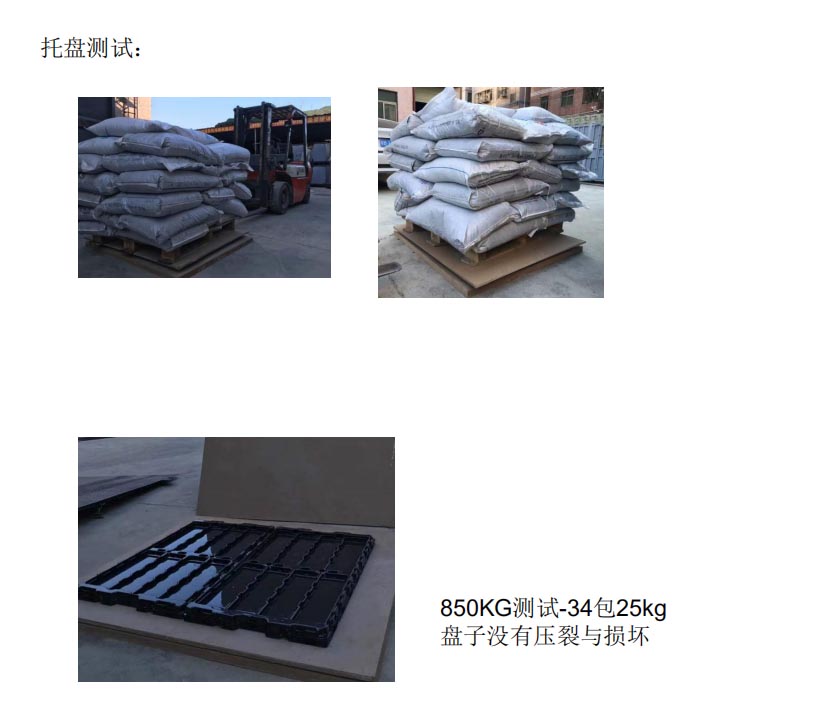

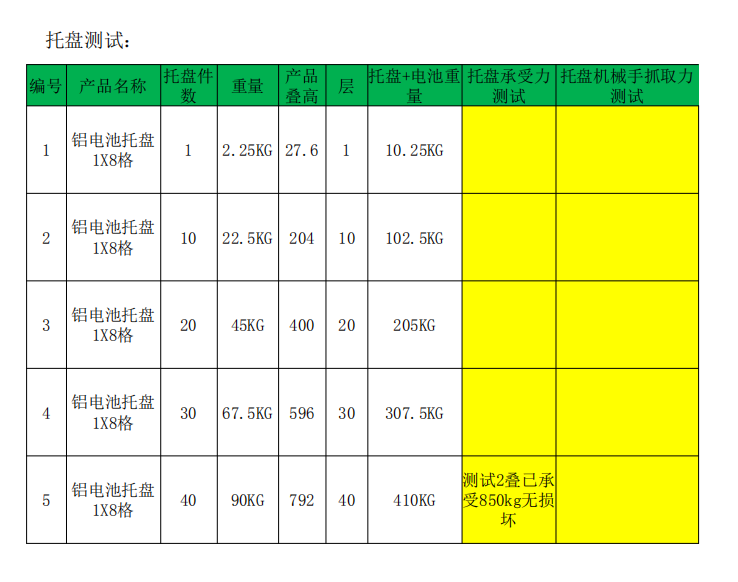

鋁電池托盤測試承受力與機械手抓取力:
1.鋁電池托盤裝電池后擺放40層,托盤不能壓塌與壓壞。需保證四角支撐均勻,不傾斜。
2.機械手抓取搬運時 ,能盡量多抓產品,減少抓取次數。
經打樣,使用測試如下圖。

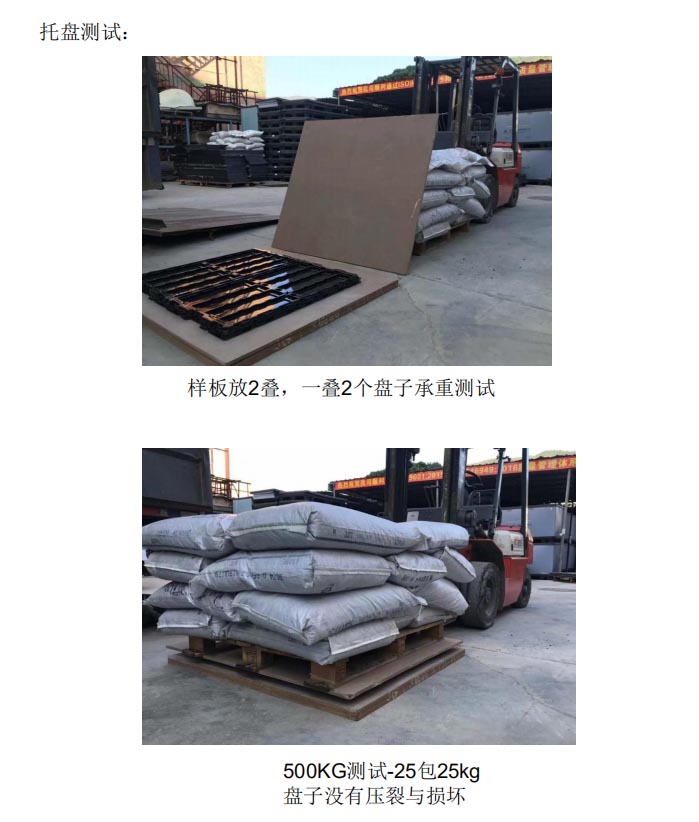

承受力測試:棧板上放2疊托盤承受800KG無壓壞產品,
機械手測試:未測試
|
