PCB板循環包裝箱設計方案
|
PCB板循環包裝箱設計方案

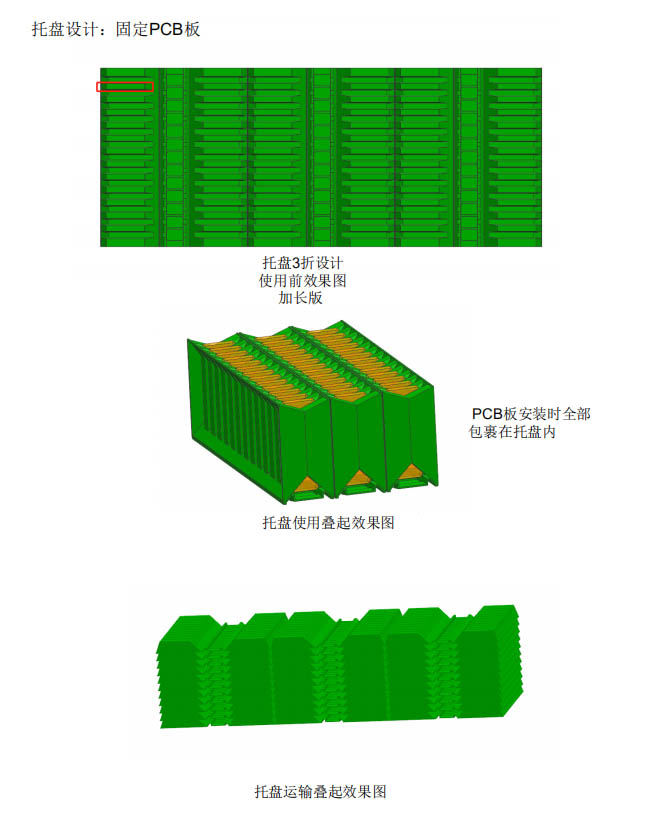

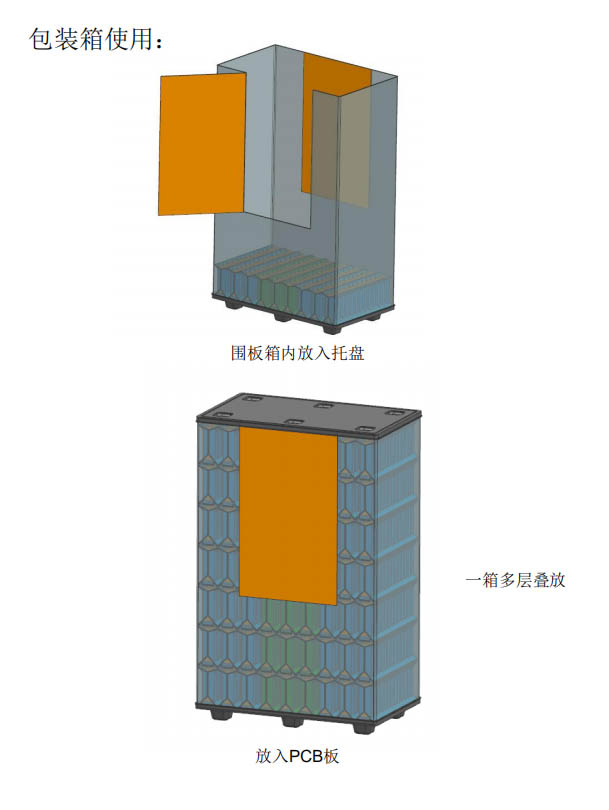

PCB線路板，又稱印刷電路板，是電子元器件電氣連接的提供者，PCB板在生產或者運輸過程中，均需要使用包裝箱對其進行包裝存放，以方便集中存放和運輸。以下我是司對PCB板循環包裝設計方案，根據PCB板大小設計其與相匹配的凹槽托盤，用于固定PCB板，每個托盤放滿固定好PC板，多個托盤可以疊加起來堆放，PCB板安裝時全部包裹在托盤內，疊放的托盤用帶有取物口的圍板箱包圍起來，最后蓋上圍板箱蓋，整個PCB板循環包裝箱設計方案就完成了。
 周轉包裝方案：
1.包裝箱通用于塑膠卡板1200X1000
2. PCB板方便裝卸卡板上
3. PCB板包裝箱防靜電、擠壓

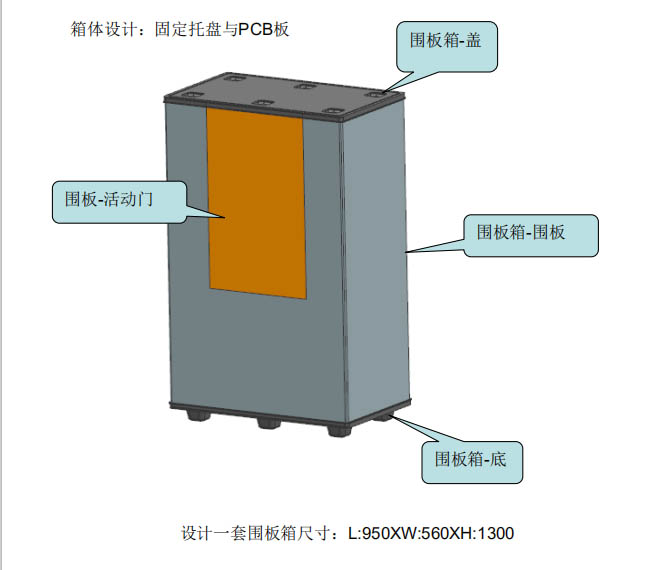

圍板箱：
圍板箱材質：HDPE+PP（含抗老化劑）
圍板箱外尺寸：L:950XW:560XH:1300
圍板內尺寸：900x510x1150
箱體自重：20-30Kg
箱體承重：500Kg,動載堆疊5層
適用溫度：-20℃至55℃
使用壽命：3年以上（正常使用）
回收比例：0.5m
  |
